CPP-A06V48A Universal Servo Drive
CompletePower™ Plus Series

Summary Details

Peak Output Power: 620 Watts
Operating Voltage: 12 to 48 VDC
Peak Output: 15 Amps (peak of sine)
Continuous Output: 6 Amps (peak of sine)
CPP-A06V48A Motor Drive
CPP-A06V48A Motor Drive
CPP-A06V48A Motor Drive
CPP Family of Motor Drives
Buy Now

Optimize your motor’s performance with an ElectroCraft drive! ElectroCraft's Universal Drive is the latest addition to the ElectroCraft CompletePower™ Plus family of DC motor drives. The Universal Drive takes performance, efficiency, and flexibility to the next level, utilizing state-of-the-art digital drive technology combined with an intuitive and highly configurable user interface. Compatible with a variety of motor architectures, including Brushless DC Motors, PMDC Brush Motors and DC Stepper Motors, the Universal Drive is perfect for a wide variety of applications. There are five standard capacities available in the model lineup with customized versions available for large volume OEM requirements. Now available with CAN Bus!

  • Driven by design to be one of the most space efficient, low voltage, digital servo drives available.
  • Utilizes the latest in digital drive architecture to provide software selectable control mode operation.
  • Compatible with Brushless motors, PMDC Brush motors, and Stepper motors (Open-Loop and Closed-Loop) from 12 to 48 VDC and up to 6A continuous, 15A peak current.
  • Modes of operation include speed, torque, or position control.
  • Sine-wave commutation for brushless motors using either hall sensors or encoder feedback.
  • Advanced Field Oriented Control (FOC) of Brushless and Closed-Loop Stepper motors provides high dynamic response resulting in a robust motor controller with low torque ripple that produces smoother, more efficient motion!
  • Open-loop stepper motor control supports single step up to 256 micro-steps (1MHz max step rate @50% ± 10% duty-cycle).
  • Hall sensor feedback with compensation function for 3-phase brushless motor commutation.
  • Digital encoder feedback for precise speed and position control.
  • Easy setup and configuration via USB interface with ElectroCraft Complete Architect™ - Windows-based software.

Additional Product Details

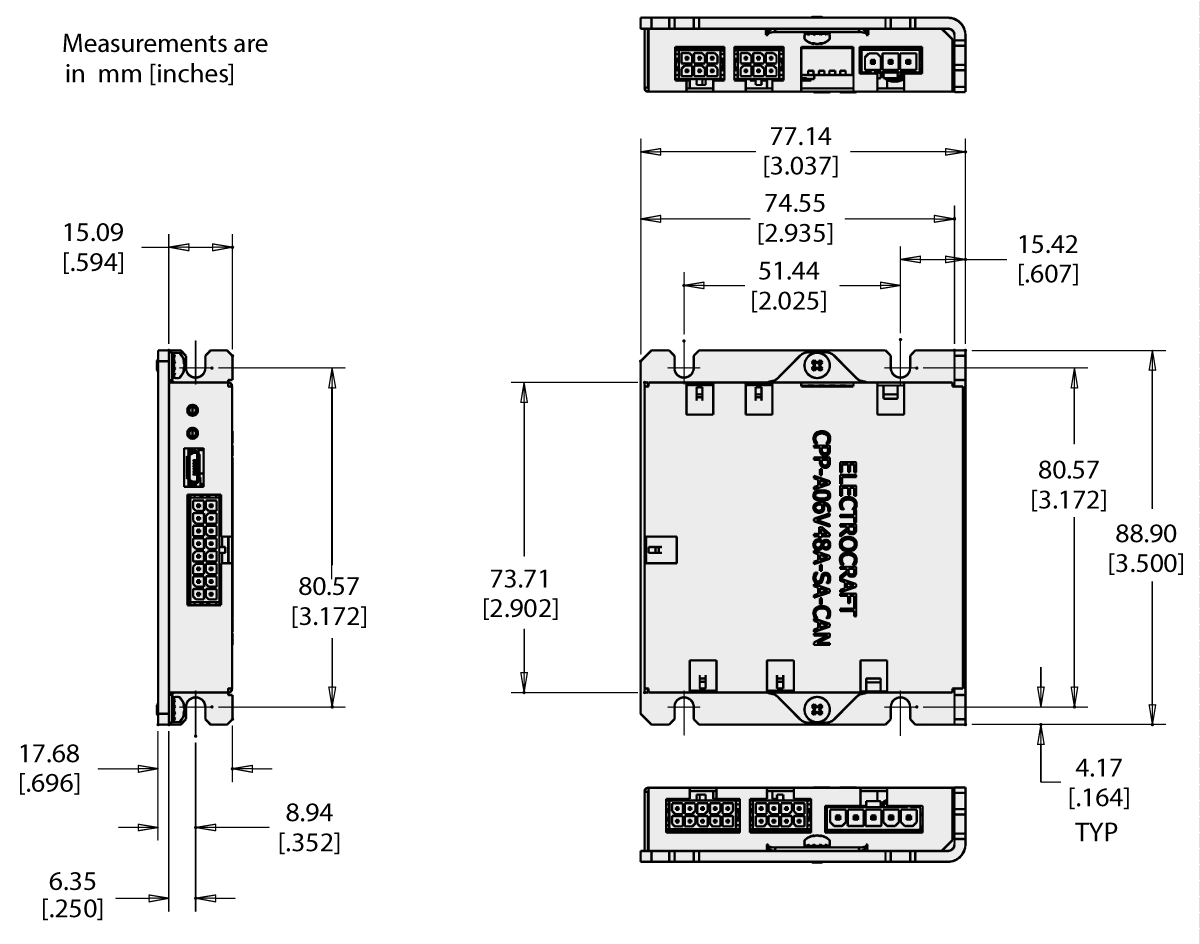

CPP-A06V48 Technical Drawings

Technical Drawings

CPP-A06V48 Specifications

Model Names CPP-B06V48A-USB CPP-A06V48A-USB CPP-A12V80A-USB CPP-A24V80A-USB
CPP-B06V48A-CAN CPP-A06V48A-CAN CPP-A12V80A-CAN CPP-A24V80A-CAN CPP-A40V24A-CAN
Features
Features 2 or 4 quadrant control
Sinusoidal or Trapezoidal Commutation Modes
Halls Only Operation Mode for Brushless Motor Speed Control
Encoder Feedback for Precision Speed or Positioning Control
Built-in Electromagnetic Brake Control with Adjustable Voltage Settings
Integrated Circuit for Regenerative Braking Control
Configurable Ramp for Current and Speed
Built-in Short Circuit, Over-Current, Over-Temperature, Voltage Detection
Software Selectable Protection Options
Electrocraft CompleteArchitect™ - Windows-based configuration software
Electrical Ratings
Input Voltage (VDC) 12 to 48 12 to 48 12 to 80 12 to 80 12 to 24
Output Voltage (VDC) 12 to 48 12 to 48 12 to 80 12 to 80 12 to 24
Peak Output Power (W) 249 620 2075 4150 2075
Peak Current - A (Arms) 6 (4.24) 15 (10.6) 30 (21.21) 60 (42.42) 100 (70.70)
Continuous Current - A (Arms) 6 (4.24) 6 (4.24) 12 (8.48) 24 (16.97) 40 (28.28)
PWM Output Frequency (kHZ) 20, 40, 80 (selectable)
Efficiency 97%
Control Methods
Analog Speed Control +/-10VDC
Analog Torque Control +/-10VDC
Digital Step & Direction Position Control 0 to 24VDC (1MHz @50% ± 10%)
Speed, Torque, Position Control via CAN Bus Available with -CAN Models
Supported Motors
Brushless DC (BLDC) Yes Yes Yes Yes Yes
Brush DC (PMDC) Yes Yes Yes Yes Yes
Stepper (Open and Closed Loop) Yes Yes Yes No No
Feedback
Hall Sensors 120°
Encoder 4MHZ, Differential or Single-ended
Current Resolution 12 bit
Speed Resolution 32 bit
Position Resolution 32 bit
Control Loops
Current Loop Update 20kHZ
Speed Loop Update Digitally adjustable up to 10kHZ
Position Loop Update Digitally adjustable up to 10kHZ
Control Inputs
Hall Inputs TTL, CMOS, Open Collector
Encoder Inputs TTL, CMOS, Open Collector
Digtial Inputs x7 (1 enable, 2 limits, 1 direction, 1 step, 1 brake, 1 general purpose or position capture)
Analog Input +/-10VDC (x1 command input, x1 configurable)
Control Outputs
Digtial Outputs x3 (1 ready, 1 fault, 1 general purpose or eBrake)
Analog Output +/-10VDC (x1 configurable)
Auxiliary Voltage for Feedback Device 5VDC / 250mA
Communication
USB I/F For Setup & Configuration (Standard on All Models)
CAN Bus For Monitoring & Control (Available with -CAN Option)
Display
LED's Green - Ready
Red - Fault
Environment
Ambient Temperature 0 to 40 C°
Humidity 5% to 95% RH, Non-Condensing

Connector Locations and Pin Numbers

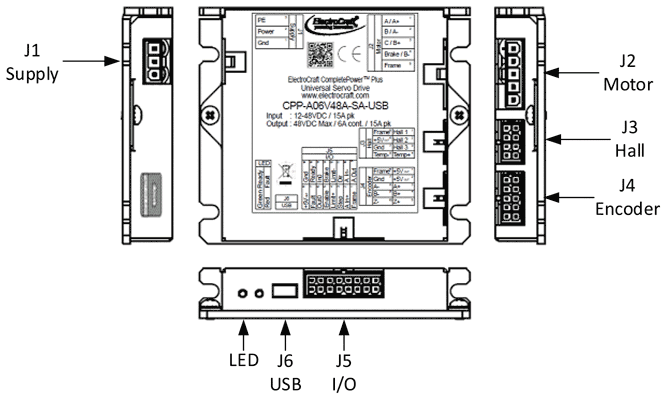

-USB Drive Connector Layout

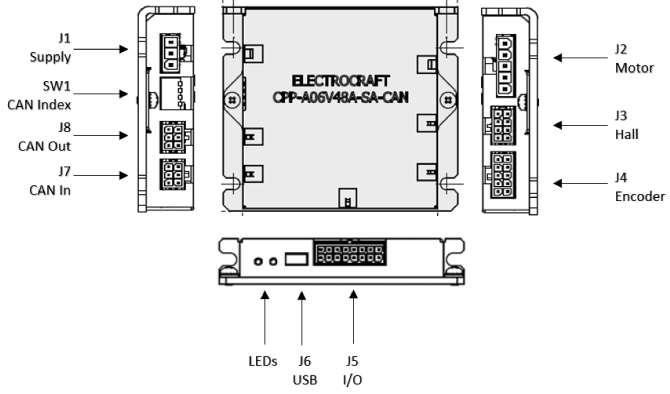

-CAN Drive Connector Layout

J1 Supply Connector Pinout

Pin # Name I/O Description
1 Gnd Input DC Power Input - Power supply return
2 Power Input DC Power Input - Power supply
3 PE - Connected to drive chassis


J2 Motor Connector Pinout

Pin # Name I/O Description
1 A / A+ Output BLDC Motor Phase A or Stepper Motor Phase A+ / PMDC motor +
2 B / A- Output BLDC Motor Phase B or Stepper Motor Phase A- / PMDC Motor -
3 C / B+ Output BLDC Motor Phase C or Stepper Motor Phase B+
4 Brake / B- Output Braking Resistor or Stepper Motor Phase B-
5 Frame - Connected to drive chassis


J3 Hall Connector Pinout

Pin # Name I/O Description
1 Hall 1 Input Hall Signal A; Internal pull up to +5Vdc.
2 Hall 2 Input Hall Signal B; Internal pull up to +5Vdc.
3 Hall 3 Input Hall Signal C; Internal pull up to +5Vdc.
4 Temp+ Input Motor Temperature Sensor Positive; Analog input.
5 Frame - Connected to drive chassis
6 +5VOUT Output +5 Volts DC Power; Internally generated.
7 Gnd - Digital Ground; Return for hall signals.
8 Temp- Input Motor Temperature Negative; Return for Motor Temperature Sensor.


J4 Encoder Connector Pinout

Pin # Name I/O Description
1 +5VOUT Output +5 Volts DC Power; Internally generated.
2 +5VOUT Output +5 Volts DC Power; Internally generated.
3 A+ Input Encoder "A+" Signal; 0 to +5 Volt digital signal.
4 B+ Input Encoder "B+" Signal; 0 to +5 Volt digital signal.
5 Z+ Input Encoder "Z+" Signal; 0 to +5 Volt digital signal.
6 Frame - Connected to drive chassis
7 Gnd - Digital Ground; Return for encoder signals.
8 A- Input Encoder "A-" Signal; 0 to +5 Volt digital signal.
9 B- Input Encoder "B-" Signal; 0 to +5 Volt digital signal.
10 Z- Input Encoder "Z-" Signal; 0 to +5 Volt digital signal.


J5 I/O Connector Pinout

Pin # Name I/O Description
1 Frame - Connected to drive chassis
2 A In+ Input Analog In+; Differential analog input.
3 Step / A In2+ (note) Input Step; Digital input / Analog In+ 2; Differential analog input
4 Limit+ Input Limit Switch, Positive Direction; Digital input.
5 Enable Input Enable; Digital input. User selectable polarity.
6 Out0 / eBrake (note) Output Digital ouput
7 Fault Output Fault; Digital output.
8 +5VOUT Output +5 Volts DC Power; Internally generated.
9 A Out Output Analog Out; Analog output referenced to analog ground.
10 A In- Input Analog In-; Differential analog input.
11 Dir / A In2- (note) Input Direction; Digital input / Analog In- 2; Differential analog input
12 Limit- Input Limit Switch, Negative Direction; Digital input.
13 Brake Input Brake; Digital input.
14 In0 / Capture (note) Input Digital Input
15 Ready Output Ready; Digital Output.
16 Gnd - Digital Ground; Return for digital I/O pins.
Note: Second analog input, eBrake output and Capture input are available with -CAN configuration only
Pins 3 & 11 are configurable in ElectroCraft CompleteArchitect™ to be either digital or analog inputs.


J6 USB Communications Connector Pinout

Pin # Name I/O Description
- USB In/Out USB 2.0 compatible communications interface for drive configuration.


J7 CAN Communications Input Pinout (available with -CAN configuration only)

Pin # Name I/O Description
1 CAN-H In/Out CAN high differential signal
2 CAN-L In/Out CAN low differential signal
3 GND - CAN GND (digital GND)
4 EN In+ Input Isolated, digital input high side for CAN eanble
5 EN In- input Isolated, return for Enable In+
6 Shield - CAN Shield (pass thru to J8 pin 6)
7 GND - CAN GND (digital GND)
8 CAN V+ - Pass thru (no connection)


J8 CAN Communications Input Pinout (available with -CAN configuration only)

Pin # Name I/O Description
1 CAN-H In/Out CAN high differential signal
2 CAN-L In/Out CAN low differential signal
3 GND - CAN GND (digital GND)
4 +5Vout Output +5 Volts DC Power; Internally generated
5 EN out Output Digital output for CAN enable
6 Shield - CAN Shield (pass thru to J8 pin 6)
7 GND - CAN GND (digital GND)
8 CAN V+ - Pass thru (no connection)


CPP-A06V48 Accessories

Photo Model Number Description
2000685 Compact braking module with internal capacitance and internal braking resistor with an external resistor option available to increase braking power. Wide range of power supply voltages from 11 – 70Vdc. Nominal current up to 30 Amps when heat sunk.
44-0000060 Power Connector Harness Kit for CPP-A06V48A-SA-USB
44-0000055 Universal Drive I/O Harness Kit
178-0000032 CPP Quick Start Kit
44-0001099 CAN Wire Harness for CPP-A06V48 and CPP-B06V48
44-0001103 CAN Terminator module for CPP-A06V48 and CPP-B06V48

Motor Compatibility

Please contact ElectroCraft if the motor you are searching for is not included in the charts below.

Motor Series Motor P/N Cont Stall
Current
(ARMS)
Peak
Current
(ARMS)
Voltage Drive Model
RPX, LRPX Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
RPX16-005V12 RPX16-005V12 TBD TBD 12 PRO-A04V36A PRO-A08V48B CPP-B06V48A
RPX16-005V24 TBD TBD 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
RPX16-005V48 TBD TBD 48 PRO-A08V48B PRO-A08V48B CPP-B06V48A
LRPX16-005V12 TBD TBD 12 PRO-A04V36A PRO-A08V48B CPP-B06V48A
LRPX16-005V24 TBD TBD 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
LRPX16-005V48 TBD TBD 48 PRO-A08V48B PRO-A08V48B CPP-B06V48A
RPX16-007V12 TBD TBD 12 PRO-A04V36A PRO-A08V48B CPP-B06V48A
RPX16-007V24 TBD TBD 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
RPX16-007V48 TBD TBD 48 PRO-A08V48B PRO-A08V48B CPP-B06V48A
RPX22-042V12 5.0 10.8 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RPX22-042V24 2.5 5.5 24 PRO-A04V36A PRO-A08V48B CPP-A06V48A
RPX22-042V48 1.3 2.8 48 PRO-A08V48B PRO-A08V48B CPP-B06V48A
LRPX22-042V12 (3:1 to 66:1) 3.5 5.0 to 10.8 12 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX22-042V12 (81:1 ) 3.2 4.0 12 PRO-A08V48B PRO-A08V48B CPP-B06V48A
LRPX22-042V12 (94:1 to 624:1) 0.7 to 2.8 0.9 to 3.5 12 PRO-A04V36A PRO-A08V48B CPP-B06V48A
LRPX22-042V24 (3:1 to 19:1) 1.8 5.5 24 PRO-A04V36A PRO-A08V48B CPP-A06V48A
LRPX22-042V24 (27:1 to 624:1) 0.4 to 1.8 0.4 to 4.2 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
LRPX22-042V48 (3:1 to 624:1) 0.2 to 0.9 0.2 to 2.8 48 PRO-A08V48B PRO-A08V48B CPP-B06V48A
RPX22-062V12 7.2 18.0 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RPX22-062V24 3.6 9.0 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RPX22-062V48 1.9 4.8 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RPX32-090V12 7.6 23.5 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RPX32-090V24 3.8 11.8 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RPX32-090V48 1.9 5.9 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX32-090V12 (3:1 to 19:1) 4.2 23.5 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
LRPX32-090V12 (24:1 to 28:1) 4.2 16.6 to 19.6 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
LRPX32-090V12 (33:1) 4.2 14.0 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
LRPX32-090V12 (50:1 to 60:1) 4.2 15.5 to 18.3 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
LRPX32-090V12 (76:1) 4.2 12.1 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
LRPX32-090V12 (90:1 to 192:1) 4.0 to 4.2 4.8 to 10.2 12 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX32-090V12 (246:1 to 291:1) 2.9 to 3.4 3.5 to 4.2 12 PRO-A08V48B PRO-A08V48B CPP-B06V48A
LRPX32-090V12 (344:1 to 999:1) 0.8 to 2.5 0.9 to 3.0 12 PRO-A04V36A PRO-A08V48B CPP-B06V48A
LRPX32-090V24 (3:1 to 19:1) 2.1 11.8 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
LRPX32-090V24 (24:1 to 28:1) 2.1 8.3 to 9.8 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX32-090V24 (33:1 to 107:1) 2.1 4.3 to 7.0 24 PRO-A04V36A PRO-A08V48B CPP-A06V48A
LRPX32-090V24 (116:1 to 999:1) 0.4 to 2.1 0.5 to 4.0 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
LRPX32-090V48 (3:1 to 24:1) 1.1 4.9 to 5.9 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX32-090V48 (192:1 to 999:1) 0.2 to 1.0 0.2 to 4.1 48 PRO-A08V48B PRO-A08V48B CPP-B06V48A
RPX32-150V12 12.6 36.8 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RPX32-150V24 6.7 19.6 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RPX32-150V48 3.3 9.8 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RPX40-125V12 6.6 19.7 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RPX40-125V24 3.3 9.8 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RPX40-125V48 1.6 4.9 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RPX40-250V12 10.9 33.3 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RPX40-250V24 5.5 16.7 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RPX40-250V48 2.7 8.3 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX40-250V12 (3:1 to 63:1) 6.8 21.6 to 33.3 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
LRPX40-250V12 (69:1 to 93:1) 6.8 14.4 to 19.5 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
LRPX40-250V12 (103:1 to 126:1) 6.8 10.7 to 13.1 12 PRO-A10V80A PRO-A10V80A CPP-A12V80A
LRPX40-250V12 (170:1 to 232:1) 4.3 to 5.3 6.4 to 7.9 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
LRPX40-250V12 (257:1 to 346:1) 2.9 to 3.9 4.3 to 5.8 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX40-250V12 (383:1 to 941:1) 1.1 to 2.6 1.6 to 3.9 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
LRPX40-250V24 (3:1 to 46:1) 3.4 14.5 to 16.7 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
LRPX40-250V24 (57:1 to 63:1) 3.4 10.8 to 11.9 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
LRPX40-250V24 (69:1 to 126:1) 3.4 5.4 to 9.7 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX40-250V24 (170:1 to 941:1) 0.5 to 2.6 0.8 to 4.0 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
LRPX40-250V48 (3:1 to 76:1) 1.7 4.4 to 8.3 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
LRPX40-250V48 (93:1 to 941:1) 0.3 to 1.7 0.4 to 3.6 48 PRO-A08V48B PRO-A08V48B CPP-B06V48A
RPX40-325V12 10.2 31.0 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RPX40-325V24 5.1 15.5 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RPX40-325V48 2.6 7.7 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RPX52-300V12 20.0 36.8 12 PRO-A20V80A PRO-A20V80A CPP-A40V24A
RPX52-300V24 10.0 17.4 24 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RPX52-300V48 5.0 8.6 48 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RPX52-600V12 24.0 56.3 12 PRO-A20V80A PRO-A20V80A CPP-A40V24A
RPX52-600V24 12.0 26.5 24 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RPX52-600V48 6.0 12.9 48 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RPX52-750V24 14.1 55.8 24 PRO-A08V48B PRO-A08V48B CPP-A40V24A
RPX52-750V48 7.1 28.6 48 PRO-A08V48B PRO-A08V48B CPP-A24V80A

Note1: PRO-A20V80A maximum continuous & peak currents = 14.1Arms & 28.3Arms


Motor Series Motor P/N Cont Stall
Current
(ARMS)
Peak
Current
(ARMS)
Voltage Drive Model
RapidPower - RP Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
RP17-12V24 RP17M-8V24 4.2 7.6 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RP17-12V48 RP17M-8V48 2.1 3.8 48 PRO-A08V48B PRO-A08V48B CPP-B06V48A
RP17-12V60 RP17M-8V60 1.7 3.0 60 PRO-A10V80A PRO-A10V80A CPP-A06V48A
RP17-22V24 RP17M-16V24 3.6 9.9 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RP17-22V48 RP17M-16V48 1.8 4.9 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RP17-22V60 RP17M-16V60 1.4 3.9 60 PRO-A10V80A PRO-A10V80A CPP-A06V48A
RP17-36V24 RP17M-25V24 3.7 10.4 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RP17-36V48 RP17M-25V48 1.4 5.2 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RP17-36V60 RP17M-25V60 1.4 4.2 60 PRO-A10V80A PRO-A10V80A CPP-A06V48A
RP17-45V24 RP17M-32V24 3.6 10.9 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RP17-45V48 RP17M-32V48 1.8 5.5 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RP17-45V60 RP17M-32V60 1.4 4.4 60 PRO-A10V80A PRO-A10V80A CPP-A06V48A
RP23-26V12 RP23M-18V12 5.3 11.0 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RP23-26V24 RP23M-18V24 4.6 9.0 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RP23-26V48 RP23M-18V48 2.6 6.5 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RP23-34V12 RP23M-24V12 8.6 17.5 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RP23-34V24 RP23M-24V24 4.5 10.0 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RP23-34V48 RP23M-24V48 2.5 7.0 48 PRO-A08V48B PRO-A08V48B CPP-A06V48A
RP23-54V12 RP23M-38V12 8.7 15.9 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RP23-54V24 RP23M-38V24 5.7 18.5 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RP23-54V48 RP23M-38V48 4.2 11.1 48 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RP23-73V24 RP23M-52V24 8.3 25.3 24 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RP23-73V48 RP23M-52V48 4.7 14.4 48 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RP34-112V24 RP34M-79V24 24.4 85.2 24 N/A N/A CPP-A40V24A
RP34-112V48 RP34M-79V48 12.1 42.4 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RP34-112V90 RP34M-79V90 6.1 21.2 90 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RP34-217V24 RP34M-153V24 22.3 76.0 24 N/A N/A CPP-A40V24A
RP34-217V48 RP34M-153V48 16.9 59.1 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RP34-217V90 RP34M-153V90 8.9 31.1 90 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RP34-313V24 RP34M-221V24 22.7 68.1 24 N/A N/A CPP-A40V24A
RP34-313V48 RP34M-221V48 17.0 59.5 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
RP34-313V90 RP34M-221V90 11.3 39.7 90 PRO-A20V80A PRO-A20V80A CPP-A24V80A

Note1: PRO-A20V80A maximum continuous & peak currents = 14.1Arms & 28.3Arms. Maximum output voltage = 80VDC
  Note2: CPP-A24V80A maximum continuous & peak currents = 17Arms & 42.4Arms. Maximum output voltage = 80VDC
  Note3: CPP-A40V24A maximum continuous & peak currents = 28.3Arms & 70.7Arms. Maximum output voltage = 24VDC


Motor Series Motor P/N Cont Stall
Current
(ARMS)
Peak
Current
(ARMS)
Voltage Drive Model
RapidPower Plus - RPP Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
RPP23-64V48 RPP23M-45V48 3.0 11.0 48 PRO-A08V48B PRO-A08V48B CPP-A12V80A
RPP23--98V48 RPP23M-69V48 4.5 15.0 48 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RPP23-118V48 RPP23-83V48 6.0 20.0 48 PRO-A20V80A PRO-A20V80A CPP-A12V80A
RPP23-154V48 RPP23M-108V48 7.3 25.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A

Motor Series Motor P/N Cont Stall
Current
(ARMS)
Peak
Current
(ARMS)
Voltage Drive Model
MPW Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
MPW52-300V24 MPW52-300V24 6.4 17.4 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
MPW52-300V48 3.4 8.6 48 PRO-A08V48B PRO-A08V48B CPP-A06V80A
MPW52-600V24 11.4 26.5 24 PRO-A20V80A PRO-A20V80A CPP-A24V80A
MPW52-600V48 5.6 12.9 48 PRO-A08V48B PRO-A08V48B CPP-A12V80A
MPW86-120V24 (10:1) 22.0 80.0 24 N/A N/A CPP-A40V24A
MPW86-120V48 (10:1) 15.0 40.0 48 N/A N/A CPP-A24V80A
MPW86-185V24 (10:1) 30.0 73.0 24 N/A N/A CPP-A40V24A
MPW86-185V48 (10:1) 16.0 29.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
MPW86-120V24 (20:1) 21.0 47.0 24 N/A N/A CPP-A40V24A
MPW86-120V48 (20:1) 13.0 23.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
MPW86-185V24 (20:1) 24.0 43.0 24 N/A N/A CPP-A40V24A
MPW86-185V48 (20:1) 10.0 17.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A

Note: CPP-A40V24A maximum continuous current = 28.3Arms, maximum peak current = 70.7Arms


Motor Series Motor P/N Cont Current
(ARMS)
Peak Current
(ARMS)
Voltage Drive Model
MP, MPP, MPS Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
All MP24, MP26, MP36 (24V windings, all ratios) up to 25.0 80.0 24 N/A N/A CPP-A40V24A
All MPP24, MPP26, MPP36 (24V windings, all ratios) up to 30.0 100.0 24 N/A N/A CPP-A40V24A
MPS Series (24V windings, all models) up to 28.0 80.0 24 N/A N/A CPP-A40V24A

Note: CPP-A40V24A maximum continuous current = 28.3Arms, maximum peak current = 70.7Arms


Motor Series Motor P/N Cont Stall
Current
(ARMS)
Peak
Current
(ARMS)
Voltage Drive Model
DirectPower - DP Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
DP20-10V12 DP20M-07V12 3.8 11.5 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
DP20-10V24 DP20M-07V24 1.9 5.7 24 PRO-A04V36A PRO-A08V48B CPP-A06V48A
DP20-15V12 DP20M-11V12 4.0 13.5 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
DP20-15V24 DP20M-11V24 2.0 6.7 24 PRO-A04V36A PRO-A08V48B CPP-A06V48A
DP20-20V12 DP20M-14V12 4.3 11.5 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
DP20-20V24 DP20M-14V24 2.1 2.7 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
DP25-30V12 DP25M-21V12 9.0 32.0 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DP25-30V24 DP25M-21V24 5.0 16.0 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
DP25-35V24 DP25M-25V24 5.0 20.0 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
DP25-45V12 DP25M-32V12 8.0 30.0 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DP25-45V24 DP25M-32V24 4.0 16.0 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
DP30-60V12 9.0 27.0 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DP30-60V24 4.0 14.0 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
DP30-75V12 7.0 14.0 12 PRO-A10V80A PRO-A10V80A CPP-A12V80A
DP30-75V24 3.0 7.0 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
DP30-85V12 5.0 15.0 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
DP30-85V24 3.0 6.0 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A

Note: PRO-A20V80A maximum peak current = 28.2Arms


Motor Series Motor P/N Cont Stall
Current
(ARMS)
Peak
Current
(ARMS)
Voltage Drive Model
DirectPower Plus - DPP Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
DPP240(T)-29V48 DPP240M(T)-20V48 2.0 16.0 48 PRO-A20V80A PRO-A20V80A CPP-A12V80A
DPP240(T)-29V60 DPP240M(T)-20V60 2.0 14.0 60 PRO-A10V80A PRO-A10V80A CPP-A12V80A
DPP242(T)-44V48 DPP242M(T)-31V48 4.0 27.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP242(T)-44V60 DPP242M(T)-31V60 3.0 21.0 60 PRO-A20V80A PRO-A20V80A CPP-A12V80A
DPP243(T)-52V48 DPP243M(T)-36V48 5.0 32.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP243(T)-52V60 DPP243M(T)-36V60 4.0 25.0 60 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP642(T)-100V48 DPP642M(T)-70V48 6.0 25.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP642(T)-100V60 DPP642M(T)-70V60 5.0 20.0 60 PRO-A20V80A PRO-A20V80A CPP-A12V80A
DPP643(T)-165V48 DPP643M(T)-116V48 6.0 30.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP643(T)-165V60 DPP643M(T)-116V60 6.0 23.0 60 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP644(T)-210V48 DPP644M(T)-148V48 7.0 28.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP644(T)-210V60 DPP644M(T)-148V60 5.0 22.0 60 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP681(T)-90V48 DPP681M(T)-64V48 7.0 30.0 48 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP681(T)-90V60 DPP681M(T)-64V60 6.0 25.0 60 PRO-A20V80A PRO-A20V80A CPP-A24V80A
DPP701-150V60 DPP701M-106V60 4.0 27.0 60 PRO-A20V80A PRO-A20V80A CPP-A24V80A

Note: PRO-A20V80A maximum peak current = 28.2Arms


Motor Series Motor P/N Cont Stall
Current
(ARMS)
Peak
Current
(ARMS)
Voltage Drive Model
Hansen PMDC Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
111-2121623 111-2121623 1.1 2.0 12 PRO-A04V36A PRO-A08V48B CPP-B06V48A
111-2123223 1.8 4.9 12 PRO-A04V36A PRO-A08V48B CPP-A06V48A
111-2124823 1.9 7.8 12 PRO-A08V48B PRO-A08V48B CPP-A06V48A
111-2241623 0.5 1.0 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
111-2243223 0.7 2.0 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
111-2244823 1.0 3.9 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
116-1121627 1.7 3.7 12 PRO-A04V36A PRO-A08V48B CPP-B06V48A
116-1123227 2.2 8.4 12 PRO-A08V48B PRO-A08V48B CPP-A06V48A
116-1124827 2.8 13.3 12 PRO-A08V48B PRO-A08V48B CPP-A12V80A
116-1241627 0.9 2.1 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
116-1243227 1.2 4.6 24 PRO-A04V36A PRO-A08V48B CPP-A06V48A
116-1244827 1.5 9.1 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
116-1121632 2.1 6.1 12 PRO-A04V36A PRO-A08V48B CPP-A06V48A
116-1123232 3.2 16.7 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
116-1124832 3.9 24.0 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
116-1241632 1.0 3.1 24 PRO-A04V36A PRO-A08V48B CPP-B06V48A
116-1243232 1.6 7.5 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
116-1244832 2.0 12.7 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
121-1121636 4.0 9.0 12 PRO-A08V48B PRO-A08V48B CPP-A06V48A
121-1123236 4.9 19.0 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
121-1124836 5.4 28.0 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
121-1241636 1.9 5.0 24 PRO-A04V36A PRO-A08V48B CPP-A06V48A
121-1243236 2.7 12.0 24 PRO-A08V48B PRO-A08V48B CPP-A12V80A
121-1244836 3.1 20.0 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
121-1121646 4.6 15.0 12 PRO-A20V80A PRO-A20V80A CPP-A12V80A
121-1123246 5.9 26.0 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
121-1124836 5.9 32.0 12 PRO-A20V80A PRO-A20V80A CPP-A24V80A
121-1241646 2.4 9.0 24 PRO-A08V48B PRO-A08V48B CPP-A06V48A
121-1243246 3.9 19.0 24 PRO-A20V80A PRO-A20V80A CPP-A12V80A
121-1244836 5.3 33.0 24 PRO-A20V80A PRO-A20V80A CPP-A24V80A

Note: PRO-A20V80A maximum peak current = 28.2Arms


Motor Series Motor P/N Drive Model
TorquePower - TP Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
TP23-150A10 TP23-150A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TP23-150A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TP23-150A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP23-150A40 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP23-210A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TP23-210A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP23-210A40 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP23-48A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TP23-48A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TP23-48A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP23-48A40 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP23-72A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TP23-72A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TP23-72A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP23-72A40 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-235A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-235A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-235A40 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-235A60 PRO-A10V80A PRO-A10V80A CPP-A12V80A
TP34-420A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-420A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-420A40 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-420A60 PRO-A10V80A PRO-A10V80A CPP-A12V80A
TP34-620A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-620A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-620A40 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP34-620A60 PRO-A10V80A PRO-A10V80A CPP-A12V80A
TP42-1440A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP42-1440A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP42-1440A50 PRO-A08V48B PRO-A08V48B CPP-A12V80A
TP42-2100A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP42-2100A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP42-2100A50 PRO-A08V48B PRO-A08V48B CPP-A12V80A
TP42-810A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP42-810A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TP42-810A50 PRO-A08V48B PRO-A08V48B CPP-A12V80A
Motor Series Motor P/N Drive Model
TorquePower Plus - TPP Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
TPP11M-10A10 TPP11M-10A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP11M-10A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP11M-10A05 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP11M-14A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP11M-14A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP11M-14A05 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP11M-18A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP11M-18A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP11M-18A05 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-29A10 TPP17M-21A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-29A15 TPP17M-21A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-29A20 TPP17M-21A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-47A10 TPP17M-33A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-47A15 TPP17M-33A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-47A20 TPP17M-33A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-58A10 TPP17M-41A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-58A15 TPP17M-41A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP17-58A20 TPP17M-41A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP23-150A10 TPP23M-106A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP23-150A20 TPP23M-106A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP23-150A30 TPP23M-106A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP23-240A10 TPP23M-170A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP23-240A20 TPP23M-170A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP23-240A30 TPP23M-170A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP23-90A10 TPP23M-64A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP23-90A20 TPP23M-64A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPP23-90A30 TPP23M-64A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP34-1190A20 TPP34M-840A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP34-1190A30 TPP34M-840A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP34-1190A50 TPP34M-840A50 PRO-A08V48B PRO-A08V48B CPP-A12V80A
TPP34-396A20 TPP34M-280A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP34-396A30 TPP34M-280A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP34-396A50 TPP34M-280A50 PRO-A08V48B PRO-A08V48B CPP-A12V80A
TPP34-793A20 TPP34M-560A20 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP34-793A30 TPP34M-560A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPP34-793A50 TPP34M-560A50 PRO-A08V48B PRO-A08V48B CPP-A12V80A
Motor Series Motor P/N Drive Model
TorquePower Enhanced - TPE Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
TPE17-45A10 TPE17M-32A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE17-45A15 TPE17M-32A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE17-45A20 TPE17M-32A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE17-63A10 TPE17M-44A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE17-63A15 TPE17M-44A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE17-63A20 TPE17M-44A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE17-78A10 TPE17M-55A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE17-78A15 TPE17M-55A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE17-78A20 TPE17M-55A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE23-100A10 TPE23M-71A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE23-100A20 TPE23M-71A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE23-100A30 TPE23M-71A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPE23-166A10 TPE23M-117A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE23-166A20 TPE23M-117A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE23-166A30 TPE23M-117A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
TPE23-294A10 TPE23M-208A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE23-294A20 TPE23M-208A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
TPE23-294A30 TPE23M-208A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
Linear Actuator Series Motor P/N Drive Model
AxialPower Enhanced - APES Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
  APES11M-8A05 PRO-A04V36A PRO-A08V48B CPP-B06V48A
  APES11M-8A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
  APES11M-8A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
  APES11M-11A05 PRO-A04V36A PRO-A08V48B CPP-B06V48A
  APES11M-11A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
  APES11M-11A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-45A10 APES17M-45A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-45A15 APES17M-45A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-45A20 APES17M-45A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-63A10 APES17M-63A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-63A15 APES17M-63A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-63A20 APES17M-63A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-78A10 APES17M-78A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-78A15 APES17M-78A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES17-78A20 APES17M-78A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES23-100A10   PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES23-100A20   PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES23-100A30   PRO-A08V48B PRO-A08V48B CPP-B06V48A
APES23-100A40   PRO-A08V48B PRO-A08V48B CPP-B06V48A
APES23-166A10   PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES23-166A20   PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES23-166A30   PRO-A08V48B PRO-A08V48B CPP-B06V48A
APES23-166A40   PRO-A08V48B PRO-A08V48B CPP-B06V48A
APES23-294A10   PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES23-294A20   PRO-A04V36A PRO-A08V48B CPP-B06V48A
APES23-294A30   PRO-A08V48B PRO-A08V48B CPP-B06V48A
APES23-294A40   PRO-A08V48B PRO-A08V48B CPP-B06V48A
Linear Actuator Series Motor P/N Drive Model
AxialPower Plus - APPS Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
APPS11M-7A05 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS11M-7A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS11M-7A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS11M-10A05 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS11M-10A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS11M-10A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-29A10 APPS17M-21A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-29A15 APPS17M-21A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-29A20 APPS17M-21A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-47A10 APPS17M-33A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-47A15 APPS17M-33A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-47A20 APPS17M-33A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-58A10 APPS17M-41A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-58A15 APPS17M-41A15 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS17-58A20 APPS17M-41A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS23-90A10 APPS23M-64A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS23-90A20 APPS23M-64A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS23-90A30 APPS23M-64A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
APPS23-150A10 APPS23M-106A10 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS23-150A20 APPS23M-106A20 PRO-A04V36A PRO-A08V48B CPP-B06V48A
APPS23-150A30 APPS23M-106A30 PRO-A08V48B PRO-A08V48B CPP-B06V48A
Linear Actuator Series Motor P/N Drive Model
L3 Series Imperial Metric PRO-Series (-CAN) PRO-Series (-CAT) CPP-Universal Drive
L3SAF-M200 L3SAF-M200 PRO-A04V36A PRO-A08V48B CPP-B06V48A
L3SAF-M300 PRO-A08V48B PRO-A08V48B CPP-B06V48A
L3SAF-M500 PRO-A08V48B PRO-A08V48B CPP-A12V80A

CPP-A06V48 User Manuals

Model Number User Manual
CPP - x06V48A - SA - USB Download PDF (Drive User Manual)
CPP - x06V48A - SA - CAN Download PDF (Drive User Manual)
CompleteArchitect Universal Drive Configuration Software User Manual Download PDF (User Manual)
ElectroCraft CAN Reference Manual Download PDF (User Manual)

CPP-A06V48 Software Download

Software Type Overview
ElectroCraft CompleteArchitect™ Configuration Software

Description
ElectroCraft CompleteArchitect™ is a Windows-based software tool that is used to setup, configure, monitor, test, and perform diagnostics on ElectroCraft CompletePower™ Plus Universal Drive products.

Compatible Operating Systems
• Windows 7
• Windows 10

Communication
USB Interface (cable not included)
PC Side: USB Type A-Male
Drive Side: USB Mini Type B – Male (for -USB models). USB Micro Type B – Male (for -CAN models)



CAD

ElectroCraft Rapid Delivery Program

Some versions of this product are available via ElectroCraft's Rapid Delivery Program. Lead times for these products are given in working days and stated below. Please note, these lead times may be exceeded during holiday periods or due to unforeseen circumstances. Always contact your local ElectroCraft representative for confirmation of availability.

Rapid delivery products are stocked in locations all over the World. If the product you require is not stocked in your region, you may request accelerated delivery from other areas. Please consult your local representative for more information.

Customers are responsible for all freight charges.

Rapid Delivery to:

Select the region where the product would be delivered to.

The Americas - View Cart

Part Number Description Add to Cart
CPP-A06V48A-SA-USB Universal Drive, compatible with Brushless DC, PMDC Brush, Open and Closed-Loop Stepper Motors, 15A peak, 6A continuous, 12 to 48 VDC, +/- 10VDC analog speed/torque control or step/direction positioning Buy Now
2000685 2000685: CompletePower Braking Module With External Bus Capacitance (13W, 4.7 Ohm) Contact Sales
44-0000055 44-0000055: Universal Drive I/O Harness Kit Buy Now
44-0000060 44-0000060: Power Connector Harness Kit for CPP-A06V48A-SA-USB and CPP-B06V48A-SA-USB Buy Now
CPP-A06V48A-SA-CAN Universal Drive, compatible with Brushless DC, PMDC Brush, Open and Closed-Loop Stepper Motors, 15A peak, 6A continuous, 12 to 48 VDC, speed, torque, position control, CAN bus communications Buy Now
44-0001099 CAN Wire Harness for CPP-A06V48 and CPP-B06V48 Contact Sales
44-0001103 CAN Terminator module for CPP-A06V48 and CPP-B06V48 Contact Sales

Europe, the Middle East and Africa

Part Number Description Typical Lead Time
CPP-A06V48A-SA-USB Universal Drive, compatible with Brushless DC, PMDC Brush, Open and Closed-Loop Stepper Motors, 15A peak, 6A continuous, 12 to 48 VDC, +/- 10VDC analog speed/torque control or step/direction positioning 2 days
CPP-A06V48A-SA-CAN Universal Drive, compatible with Brushless DC, PMDC Brush, Open and Closed-Loop Stepper Motors, 15A peak, 6A continuous, 12 to 48 VDC, speed, torque, position control, CAN bus communications 2 days

Asia

Part Number Description Typical Lead Time
CPP-A06V48A-SA-USB Universal Drive, compatible with Brushless DC, PMDC Brush, Open and Closed-Loop Stepper Motors, 15A peak, 6A continuous, 12 to 48 VDC, +/- 10VDC analog speed/torque control or step/direction positioning 2 days
CPP-A06V48A-SA-CAN Universal Drive, compatible with Brushless DC, PMDC Brush, Open and Closed-Loop Stepper Motors, 15A peak, 6A continuous, 12 to 48 VDC, speed, torque, position control, CAN bus communications 2 days
